产品特点

完善的保护电路	工业级设计
输出电压连续可调	设备集成度高，体积小
内部模块化设计	可按客户要求数字化控制
可持续应用于拉弧状态下	启停控制及开机软启动功能

技术规格

★ 产品使用条件

环境温度：-25～+55℃

环境湿度：10-90%RH（不结露）

无剧烈振动和冲击，倾斜角度>45°

运行地点无导电、爆炸性粉尘、无腐蚀金属及破坏绝缘的气体

输入电压为市电：AC220V±10%；频率：50Hz±1%

储存温度 : -40～+85℃

★产品技术参数

☆ 输入电压：AC220V±10% 50Hz±1%	☆ 负载调整率： ≤0.05%
☆ 输出直流电压：200kV	☆ 电压调整率：≤0.05%
☆ 输出功率：250W	☆ 温度系数：通常每摄氏度100ppm
☆ 纹波电压:≤0.05%	☆高压稳定度：1小时预热后每小时±0.1%
☆ 高压稳定:0.1%～100%

产品列表

产品型号	输出电压	输出频率
GR-ZJ-P103 ☐ ◯	10kV	≤250W
GR-ZJ-N103 ☐ ◯	-10kV	≤250W
GR-ZJ-P203 ☐ ◯	20kV	≤250W
GR-ZJ-N203 ☐ ◯	-20kV	≤250W
GR-ZJ-P303 ☐ ◯	30kV	≤250W
GR-ZJ-N303 ☐ ◯	-30kV	≤250W
GR-ZJ-P403 ☐ ◯	40kV	≤250W
GR-ZJ-N403 ☐ ◯	-40kV	≤250W
GR-ZJ-P503 ☐ ◯	50kV	≤250W
GR-ZJ-N503 ☐ ◯	-50kV	≤250W
GR-ZJ-P803 ☐ ◯	80kV	≤250W
GR-ZJ-N803 ☐ ◯	-80kV	≤250W
GR-ZJ-P104 ☐ ◯	100kV	≤250W
GR-ZJ-N104☐ ◯	-100kV	≤250W
GR-ZJ-P154 ☐ ◯	150kV	≤250W
GR-ZJ-N154☐ ◯	-150kV	≤250W
GR-ZJ-P204 ☐ ◯	200kV	≤250W
GR-ZJ-N204☐ ◯	-200kV	≤250W

★输出电流对照表

输出电流	☐	12.5mA	1.66mA	2.5mA	3.12mA	5mA
	代码	1	2	3	4	5
	☐	6.25mA	8.33mA	12.5mA	25mA
	代码	6	7	8	9
外形尺寸	◯	369.2360132mm	分体式
	代码	ZC	ZF

★外形尺寸对照表

最大输出电压	功率	代码
10kV	≤250W	ZC/ZF
20kV	≤250W	ZC/ZF
30kV	≤250W	ZC/ZF
40kV	≤250W	ZC/ZF
50kV	≤250W	ZC/ZF
80kV	≤250W	ZC/ZF
100kV	≤250W	ZC/ZF
150kV	≤250W	ZC/ZF
200kV	≤250W	ZC/ZF
注释：☐为输出电流代码 ◯位外形尺寸代码

操作说明

★ 高压输出接口定义

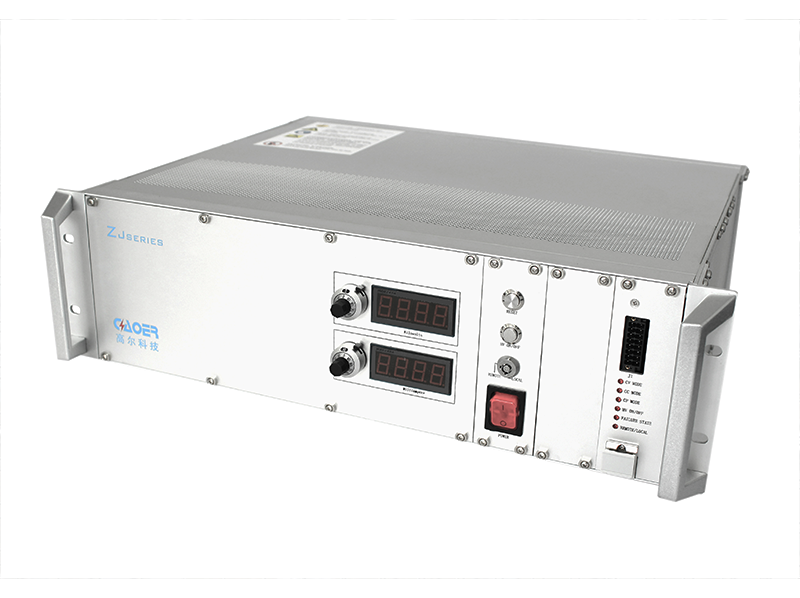

高压高精度直流电源

产品简介：GR-ZJ系列高压高精度直流电源是我公司研发的一款高压电源，该电源主要针对测量产品的定标、科研实验等。该电源操作简单，安装方便，具有完备的保护电路，适用于恶劣的工作环境。
输入电压：AC220V±10%市电；频率：50Hz±1%；输出直流电压：100kV；输出电流：20mA
电源整体尺寸：482.6*360*132mm
